• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются с помощью болтового или винтового соединения. Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие

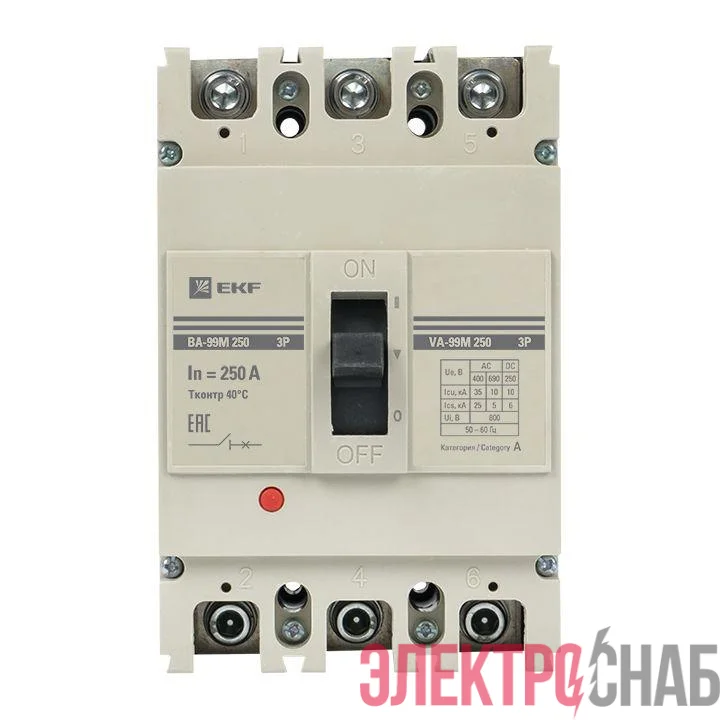

| Бренд: |
EKF |
| Серия: |
PROxima |
| Номинальное напряжение с: |
400 В |
| Конструктивное исполнение: |
Комплектное устройство в корпусе |
| Количество полюсов: |
3 |
| Номинальное напряжение по: |
690 В |
| Подходит для монтажа на DIN-рейку: |
Нет |
| Количество вспомогательных замыкающих контактов: |
0 |
| Количество вспомогательных размыкающих контактов: |
0 |
| Количество вспомогательных переключающих контактов: |
0 |
| Номинальный ток длительной нагрузки Iu: |
250 А |
| Диапазон настройки устройства защиты от перегрузки с, А: |
200 А |
| Диапазон настройки устройства защиты от перегрузки по, А: |
250 А |
| Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с, А: |
2500 А |
| Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по, А: |
2500 А |
| Моторный привод опционально: |
Да |
| Имеется указатель расцепления: |
Да |
| Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц, кА: |
35 кА |
| Встроенная защита от замыканий на землю: |
Нет |
| С защитой по минимальному напряжению: |
Нет |
