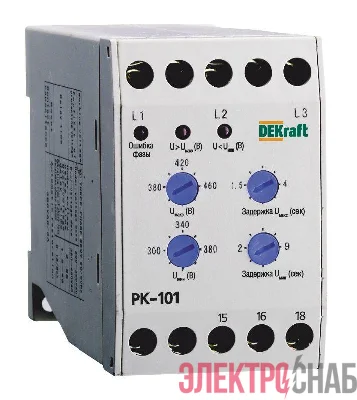

Реле контроля фаз DEKraft РК-101 предназначены для сигнализации и управления коммутационными аппаратами, которые в свою очередь включают или отключают электрооборудование при некачественном сетевом напряжении. Реле выполняет следующие функции контроля сети: контроль чередования фаз, контроль обрыва фазы, контроль перенапряжения, контроль падения напряжения. Реле контроля фаз широко применяется в бытовой сфере и промышленности особенно в системах автоматического ввода резерва (АВР), защиты асинхронных электродвигателей. При подаче на реле контроля фаз трехфазного напряжения допустимой величины, которое лежит в пределах между Uмакс и Uмин, с прямым порядком чередования фаз происходит замыкание контактов 15-18 и размыкание контактов 15-16. При изменении трехфазного напряжения, которое выходит за пределы установленного диапазона или произошло изменение чередования фаз, или обрыв фазы происходит размыкание контактов 15-18 и замыкание контактов 15-16. А также загорается световая индикация причины срабатывания реле контроля фаз.
| Бренд: |
DEKraft |
| Серия: |
DEKraft |
| Ширина, мм: |
46 мм |
| Высота, мм: |
71 мм |
| Глубина: |
114 мм |
| Диапазон измерения напряжения с, В: |
300 В |
| Диапазон измерения напряжения по, В: |
460 В |
| Количество размыкающих контактов: |
0 |
| Количество замыкающих контактов: |
0 |
| Количество переключающих контактов: |
1 |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с, В: |
400 В |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по: |
400 В |
| Род тока включения: |
Переменный ток (AC) |
| Диапазон измерения напряжения 1 с, В: |
300 В |
| Диапазон измерения напряжения 1 по, В: |
460 В |
| Максимально допустимое время задержки срабатывания без выдержки: |
9 с |
| Минимальное регулируемое время задержки срабатывания без выдержки: |
1.5 с |
| Максимально допустимое время задержки, с: |
9 с |
| Минимальное регулируемое время задержки, с: |
1.5 с |
| Функция контроля порядка чередования фаз: |
Да |
| Функция обнаружения обрыва фазы: |
Да |
| Функция обнаружения пониженного напряжения: |
Да |
| Функция обнаружения перенапряжения: |
Да |
| Функция обнаружения асимметрии фаз: |
Да |
