• НАЗНАЧЕНИЕ

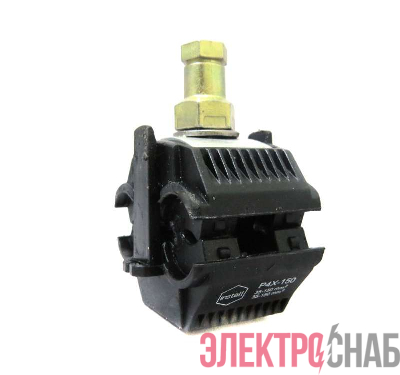

Зажимы ответвительные предназначены для ответвления проводов СИП от основной линии.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Функцией зажима ответвительного является создание ответвления единичного проводника от магистральной линии для организации новой магистральной линии или ввода в здание.
• ПРИНЦИП ДЕЙСТВИЯ
Зажим ответвительный имеет, как правило, плашечный механизм фиксации и обеспечивает контакт между магистралью и ответвляемым проводником. Электрическая связь с изолированным проводником обеспечивается прокалыванием изоляции, необходимый момент затяжки достигается применением срывного болта.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит основное устройство.
| Бренд: |
НИЛЕД |
| Тип подключения: |
Винтовое/болтовое соединение |
| Максимальное сечение проводника, кв.мм: |
120 кв.мм |
| Разрывная нагрузка: |
0.125 кН |
| Тип системы: |
СИП-2/СИП-4 |
| Тип подключения: |
Винтовое/болтовое соединение |
| Номинальное сечение ответвления с: |
1.5 кв.мм |
| Номинальное сечение ответвления по: |
16 кв.мм |
| Номинальное проходное сечение с: |
6 кв.мм |
| Номинальное проходное сечение по: |
120 кв.мм |
| Сечение магистрального проводника с: |
6 кв.мм |
| Сечение магистрального проводника по: |
120 кв.мм |
| Сечение ответвительного проводника с: |
1.5 кв.мм |
| Сечение ответвительного проводника по: |
16 кв.мм |
