Что это такое?

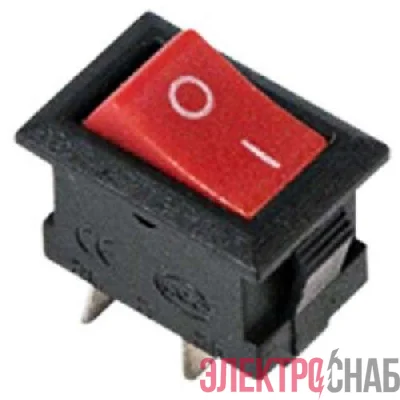

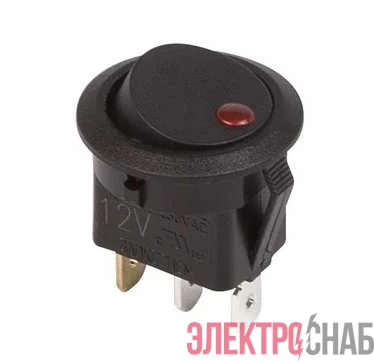

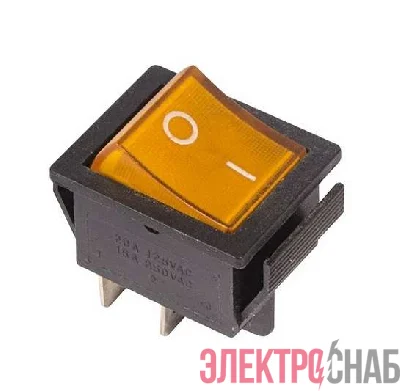

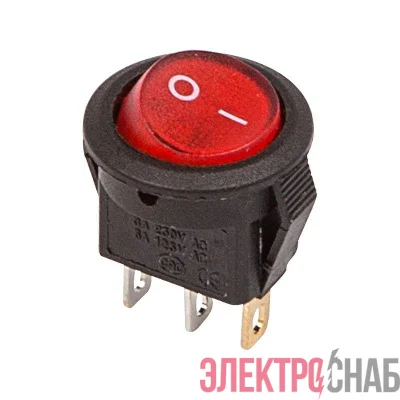

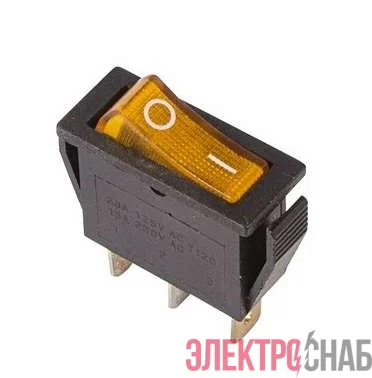

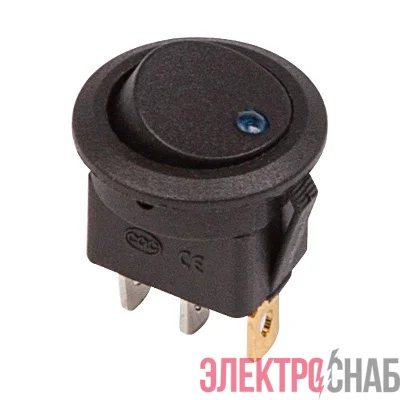

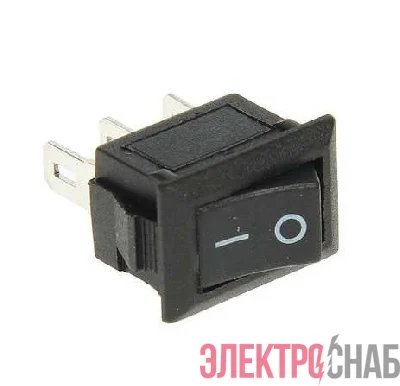

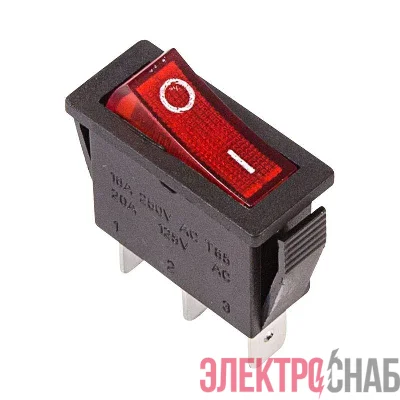

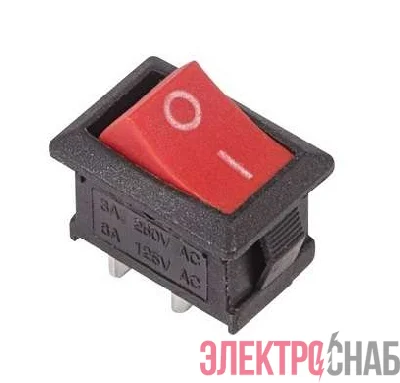

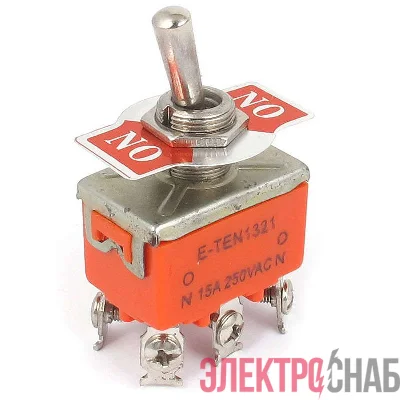

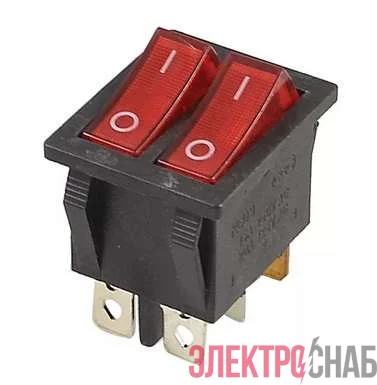

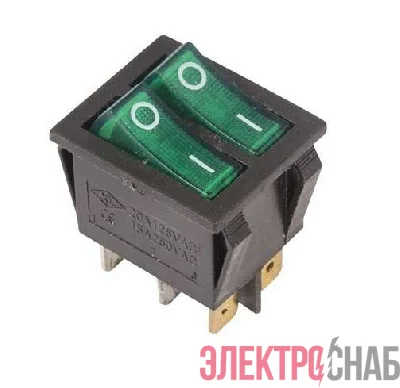

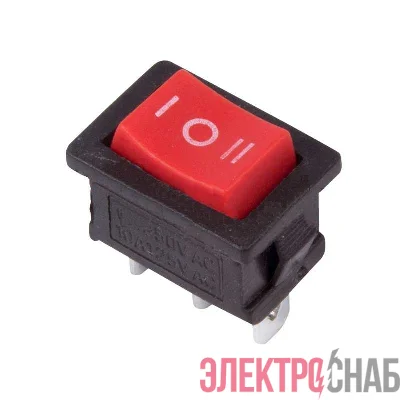

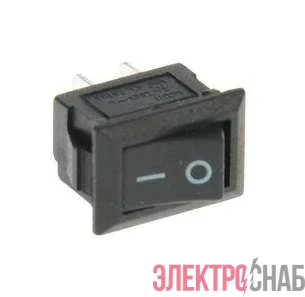

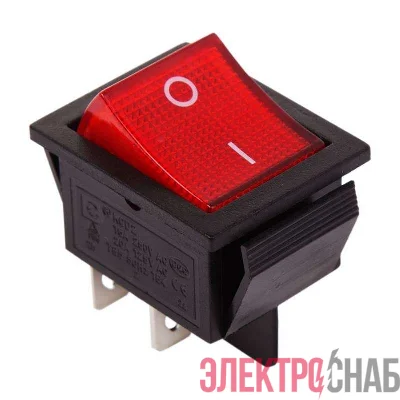

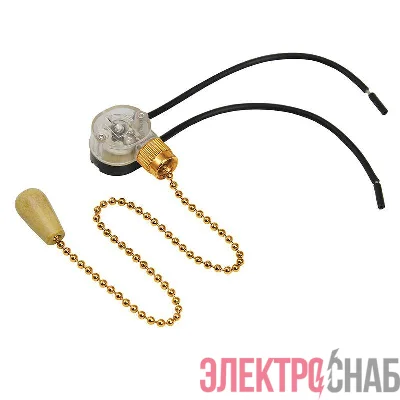

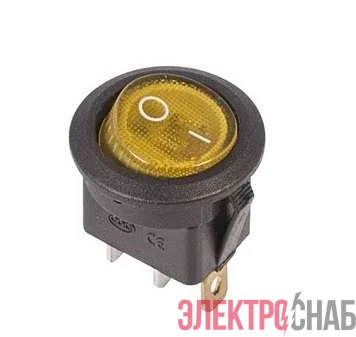

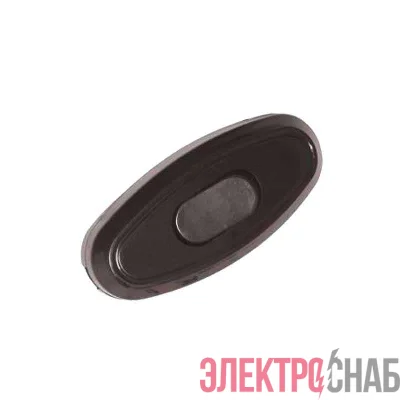

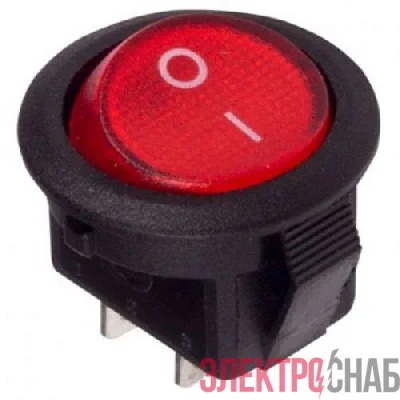

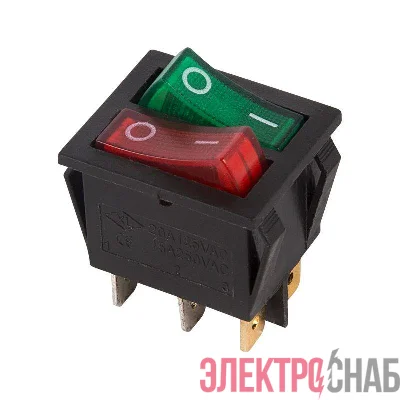

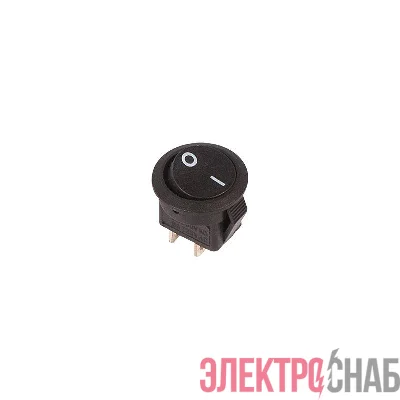

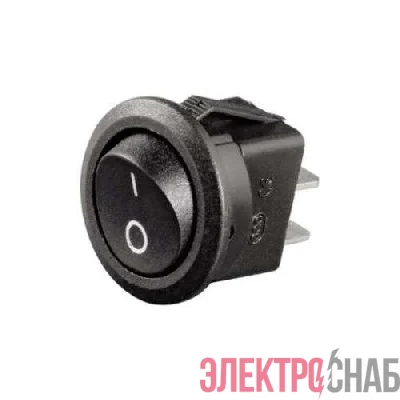

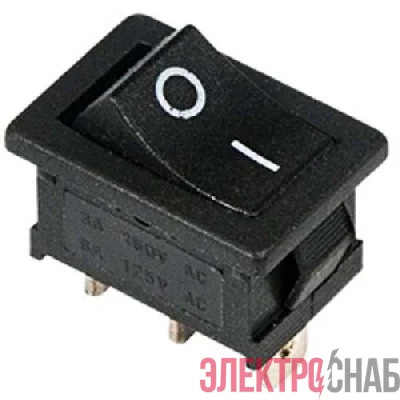

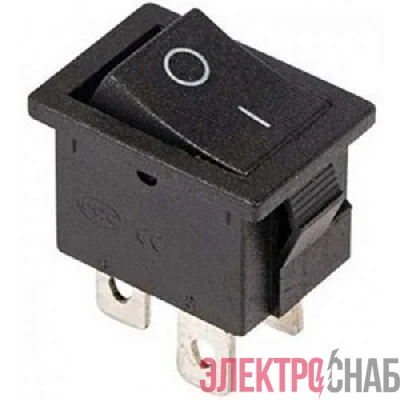

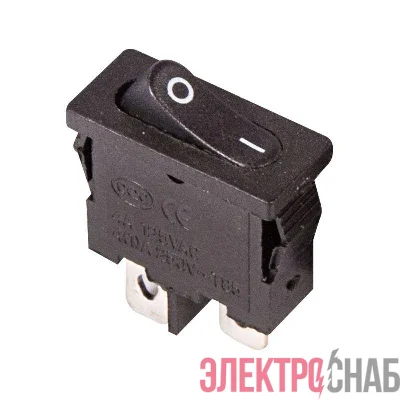

Миниатюрный кнопочный переключатель — это компактное коммутационное устройство, предназначенное для ручного включения или отключения электрической цепи кратковременным нажатием на кнопку . Своё название «миниатюрный» он получил из-за малых габаритов — длина корпуса может составлять всего 8,5 мм . Такие переключатели используются преимущественно в цепях управления и сигнализации, где требуется передача слаботочных сигналов, а не коммутация мощных потребителей.
Из чего делают и как устроены?
В основе работы переключателя лежит возвратный механизм с пружиной, которая обеспечивает возврат кнопки в исходное положение после прекращения нажатия. По типу фиксации переключатели делятся на два вида:
- Без фиксации (моментные, momentary): контакты замкнуты только во время нажатия на кнопку. Как только усилие прекращается — цепь размыкается .
- С фиксацией (latching): после нажатия переключатель фиксируется во включенном положении, повторное нажатие возвращает его в исходное состояние . Внутри таких моделей используется поворотный механизм («крестовина»), который при каждом нажатии смещает контакты, поочередно замыкая и размыкая цепь .
Материалы и конструкция: Корпус изготавливается из термопластика (например, нейлон 6/6 с добавлением стекловолокна), устойчивого к нагреву и обеспечивающего класс огнестойкости UL94V-0 . Для защиты от влаги и пыли существуют герметичные модели (IP67), где плунжер (подвижный шток) уплотняется резиновым кольцом . Контакты из медного сплава покрываются серебром или золотом для обеспечения минимального переходного сопротивления (обычно 20–50 мОм) и защиты от коррозии .
Зачем и где это применяют?
Миниатюрные кнопочные переключатели широко используются в радиоэлектронной аппаратуре, промышленной автоматике и потребительской электронике . Благодаря малым размерам их устанавливают непосредственно на печатные платы (PCB монтаж, SMD) или на панели приборов. Номинальные токи таких переключателей варьируются: от сверхмалых (до 50 мА, 24 В) для сигнальных цепей до 1–3 А (250 В) для коммутации питания маломощных устройств . Температурный диапазон эксплуатации — от -40°C до +85°C, что позволяет использовать их в различных климатических условиях .
Интересный факт:
Первые миниатюрные кнопочные выключатели с фиксацией появились ещё в 1960-х годах. В советском патенте 1960 года описана конструкция, где внутри кнопки-колпачка располагалась сигнальная лампочка, которая загоралась во включённом положении. Механизм с «крестовиной» и скошенными зубьями обеспечивал надёжную фиксацию, а при повторном нажатии лампочка гасла. Это изобретение нашло применение в радиоэлектронной и авиационной промышленности того времени .
