Реле времени механическое для электроустановочных устройств

Что это такое?
Механическое реле времени (таймер) — это устройство, предназначенное для автоматического включения и отключения электрических цепей по заданному временному графику. В отличие от электронных аналогов, в его основе лежит простой и надёжный электромеханический принцип работы: синхронный микродвигатель вращает зубчатый диск с установленными на нём программирующими флажками (лепестками). По сути, это «умная» розетка или встраиваемый модуль, который может самостоятельно, без вашего участия, управлять любым электроприбором.

Из чего делают и как устроены?
Механические реле времени состоят из нескольких ключевых компонентов, чья слаженная работа обеспечивает автоматизацию. Основой устройства служит синхронный часовой механизм, который приводит во вращение градуированный диск. Сам диск разделен на временные сегменты (обычно 15- или 30-минутные интервалы). По периметру диска расположены подвижные пластиковые флажки («лепестки»). При нажатии на них они замыкают или размыкают электрическую цепь, управляя питанием на выходной розетке. Вся эта конструкция заключена в компактный ударопрочный корпус из негорючего пластика.
По способу монтажа таймеры бывают двух основных видов:

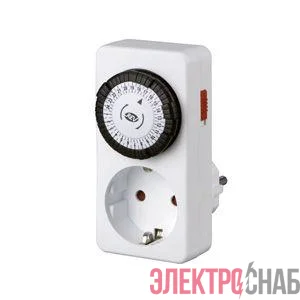

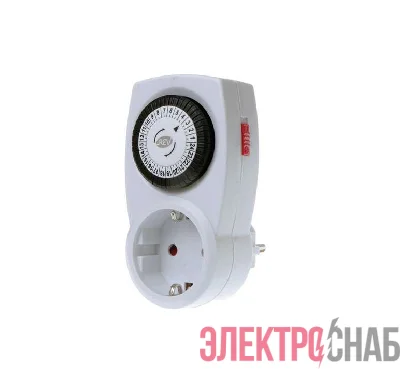

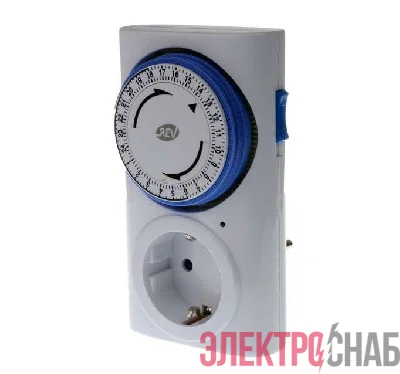

- Розеточные (адаптеры): Готовые устройства, которые вставляются в обычную розетку, и уже в них подключается прибор. Это простое и доступное решение для дома.

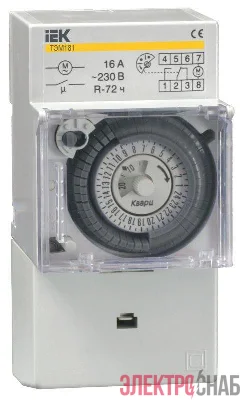

- Модульные (на DIN-рейку): Устанавливаются в электрический щиток. Предназначены для управления целыми группами потребителей: наружным освещением, вентиляцией, насосами.
Ключевой характеристикой является максимальная коммутируемая нагрузка — обычно до 16 А (около 3500 Вт).

Зачем и где это применяют?
Механические таймеры — это простой и недорогой способ автоматизации для самых разных сфер. Их основная задача — работать по суточному циклу, повторяя заданную программу каждые 24 часа. Выделяют три главных направления использования:
- Быт и создание комфорта: Автоматическое включение и выключение освещения для создания эффекта присутствия, управление обогревателями, увлажнителями воздуха или обогревом пола в ванной к определенному времени.
- Дача и частный дом: Полив газонов и грядок, управление системой подогрева воды в бассейне или бойлером на тёплые часы (по ночному тарифу).
- Хобби и работа: Поддержание светового режима в террариумах и аквариумах, циклическое включение вентиляции в мастерской.

Интересный факт
Сама идея механической задержки времени в электротехнике имеет долгую историю. Еще в 1980 году в СССР был запатентован оригинальный механизм, в котором роль «замедляющего элемента» играл резиновый сосуд, наполненный битумом. Под действием пружины он медленно деформировался, и время этой деформации и служило выдержкой. Сегодня конструкция стала проще и технологичнее: например, в таймерах используется синхронный часовой механизм, который вращает диск со скоростью 1 оборот в сутки. Чтобы установить время, достаточно повернуть диск до совмещения текущего времени с меткой на корпусе. Особенностью механических моделей является то, что при отключении электроэнергии их собственный ход останавливается, и программа сбивается. Однако, как только питание восстанавливается, таймер продолжит работу с того момента, на котором остановился, сохраняя настройки. Для простых задач, где не нужна точность до секунды, это остается самым надёжным и долговечным решением.
