Что это такое?
Трехступенчатый переключатель — это коммутационное устройство, предназначенное для выбора одного из трех дискретных режимов работы электрооборудования . Чаще всего он используется для управления скоростью вращения трехскоростных вентиляторов переменного тока, позволяя переключаться между низкой, средней и высокой скоростью . В более сложных исполнениях может применяться для коммутации мощных нагрузок в промышленных электроустановках, например, для включения заземляющих устройств в распределительных шкафах . Переключатели могут быть как поворотными (наиболее распространенная конструкция), так и рычажными (например, подрулевые переключатели в автомобилях) .
Из чего делают и как устроены?
Конструкция трехступенчатого переключателя определяется его назначением и рабочими параметрами. Материалы и корпус: Для бытовых и промышленных применений корпуса изготавливаются из ударопрочного пластика (ASA, поликарбонат, ABS) с высокой степенью защиты от пыли и влаги (от IP44 до IP65) . В тяжелых промышленных условиях используются сверхпрочные корпуса с дополнительной защитой . Контактная группа: Контакты выполняются из медных сплавов с серебряным напылением для обеспечения низкого переходного сопротивления и высокой износостойкости. Номинальный ток может варьироваться от нескольких ампер до 20 А и более, а напряжение — до 690 В . Принцип действия (на примере вентиляторов): Трехскоростной двигатель переменного тока имеет три точки подключения на обмотке. Переключатель подает сетевое напряжение (230 В) на одну из этих точек, изменяя таким образом скорость вращения . Варианты исполнения: Переключатели могут быть с положением «Выкл.» (нулевая позиция) или без него, когда одно из положений всегда активно . Существуют также сложные электромеханические механизмы с пружинным приводом, обеспечивающие быстрое и синхронное переключение всех трех фаз и заземления в высоковольтном оборудовании .
Зачем и где это применяют?
Трехступенчатые переключатели находят применение в различных сферах, от бытовой техники до тяжелой промышленности:

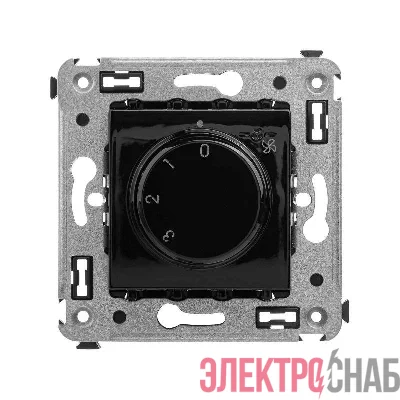

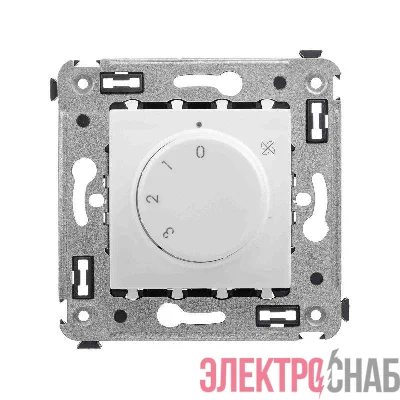

- Системы вентиляции и кондиционирования (ОВиК): Самое массовое применение — ручное управление скоростью вращения 3-скоростных настенных, канальных или вытяжных вентиляторов .
- Промышленность и энергетика: Используются в качестве контрольных переключателей (например, Eaton T0-3-15433/E) для управления режимами работы оборудования и в схемах высоковольтных распределительных устройств для коммутации заземляющих ножей .
- Автомобильная техника: В транспортных средствах применяются подрулевые трехступенчатые переключатели для управления стеклоочистителями, указателями поворота и светом .
- Автоматизация и электротехника: Могут использоваться как простые органы управления в станках, приборах и системах сигнализации для выбора одного из трех предустановленных режимов .
Интересный факт:
В профессиональных переключателях, например, в устройствах управления вентиляторами, используется не потенциометр (плавный регулятор), а именно ступенчатый переключатель . Это связано с конструкцией многоскоростных двигателей переменного тока, которые требуют переключения между разными точками подключения обмотки, а не плавного изменения напряжения. Некоторые современные модели регуляторов скорости сами имеют ручное управление, но могут быть оснащены дистанционным переключателем для удобства пользователя, когда сам регулятор установлен в техническом помещении .
