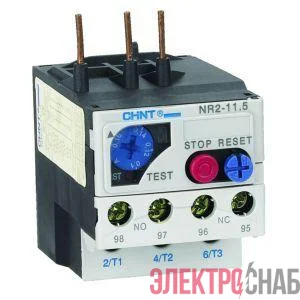

Реле тепловое CHINT nr2
Тепловое реле CHINT NR2 — электромеханическое устройство защиты электродвигателей от перегрузки, заклинивания ротора, асимметрии и обрыва фаз. Работает по принципу теплового расширения биметаллических пластин: при превышении тока пластины изгибаются и размыкают нормально-закрытый контакт в цепи управления контактором, отключая двигатель. Устанавливается в паре с магнитными пускателями и контакторами CHINT (серии NRC-2, CJX2) на DIN-рейку или монтажную панель. Применяется для защиты асинхронных двигателей мощностью от 0,1 до 45 кВт в промышленности, ЖКХ и сельском хозяйстве.
Параметры выбора
- Диапазон токов: NR2-25 (0,1–25 А), NR2-36 (0,1–36 А), NR2-93 (12–93 А) — подбирается под номинальный ток двигателя. Примеры: двигатель 5,5 А → NR2-25 с уставкой 4,5–7 А.
- Номинальный ток двигателя: реле выбирается так, чтобы рабочий ток мотора попадал в середину диапазона регулировки — это обеспечивает точное срабатывание.
- Класс отключения: 10A — стандартный класс для общепромышленных двигателей (время срабатывания при 7,2×In — от 2 до 10 секунд).
- Тип сброса: ручной (кнопка RESET) или автоматический (после остывания биметалла) — переключается шлицевой отвёрткой.
- Кнопка TEST: позволяет проверить работоспособность механизма отключения без реальной перегрузки.
- Компенсация температуры: встроенный биметалл компенсирует влияние окружающей среды — реле корректно работает при температурах от -5 до +40 °C.
- Дополнительные контакты: 95-96 (нормально-закрытый, для цепи управления), 97-98 (нормально-открытый, для сигнализации аварии).
Популярные вопросы
Как правильно подобрать уставку теплового реле под двигатель? Уставка должна быть равна номинальному току двигателя, указанному на шильдике. Например, для мотора 4 кВт с током 8,8 А реле NR2-25 выставляется на 8,8 А поворотным винтом. Если ток попадает между делениями — выбирается ближайшее меньшее значение. Нельзя ставить уставку «с запасом» — это лишит двигатель защиты. Зачем нужно тепловое реле, если есть автоматический выключатель? Автомат защищает от короткого замыкания и срабатывает мгновенно при токах в 5–10 раз выше номинала. Тепловое реле защищает от длительной перегрузки в 1,2–1,5 раза выше номинала, которая опасна для обмоток двигателя, но недостаточна для срабатывания автомата. Оба устройства дополняют друг друга и обязательны для защиты моторов. Почему тепловое реле срабатывает без видимой причины? Основные причины: завышенная уставка, работа двигателя в тяжёлом режиме (частые пуски, низкое напряжение сети), высокая температура в шкафу без вентиляции, ослабление контактов на клеммах реле. Также возможно ложное срабатывание при обрыве одной из фаз — в этом случае две оставшиеся фазы берут на себя всю нагрузку и перегревают биметалл. Проверка начинается с замера тока токоизмерительными клещами на каждой фазе.
